FDJ局部放電檢測儀是按照DL/T846.4-2004《高電壓測試設備通用技術條件》、GB/T 7354-2003《局部放電測量》開發的， 產品參考標準：IEC 61730:2-2004"局部放電試驗"，用于晶體硅組件TPT背膜檢測。

一、功能特點

1、測量功能：可檢測局部放電幅值、極性、相位、放電起始電壓、熄滅電壓、次數等相關參數。

2、同步功能：內、外同步任意選擇，且具有零標指示和相位分辨功能。

3、顯示方式：可選擇橢圓、直線、正弦及二維、三維等界面顯示局部放電信號，可直觀的分析測試過程中信號的頻率、相位、幅度以及試驗電壓之間的相互關系。

4、局部放大：可對單個或某一段放電信號進行波形分析，確定信號的性質。

5、同步消隱：在配合阻抗單元和耦合電容的情況下，可對來自地網、試驗電源和試驗現場空間的干擾進行同步濾除。

6、極性鑒別：可通過放電信號的脈沖極性區分，是試品內部，還是外部的放電，有效去除外部干擾。

7、頻譜分析：基于FFT算法實現的頻譜分析與FIR數字濾波功能。

8、增益可調：在量程切換跨度內，實現增益連續可調。

9、保存打?。嚎杀４鎲未畏烹姷臄?shù)據，也可記錄一段時間的局部放電圖形及相關參數，保存的數據可回放和重現方便后期分析。對單次放電的數據提供打印功能。

二、技術指標

  1、測量通道：獨立通道；

  2、檢測靈敏度：0.5pC；

  3、采樣精度：12位；

  4、采樣速率：12.5m/s；

  5、測量范圍：0.5pC～1μC；

  6、量程線性度誤差：優于±5%；

  7、量程切換：／10、×1、×10、×100；

  8、試品電容量范圍：6pF~250μF；

  9、測量頻帶：10kHz~1MHz；

  10、程控濾波：

          低端頻率：20kHz，40kHz，60kHz，80kHz；

          高端頻率：100kHz，200kHz，300kHz，400kHz；

          數字濾波：10kHz~1MHz可選；

  11、試驗電源頻率：30~300Hz；

  12、工作環境：環境溫度：-10～45℃相對濕度：≤95%；

  13、電源：AC220V；頻率50Hz。

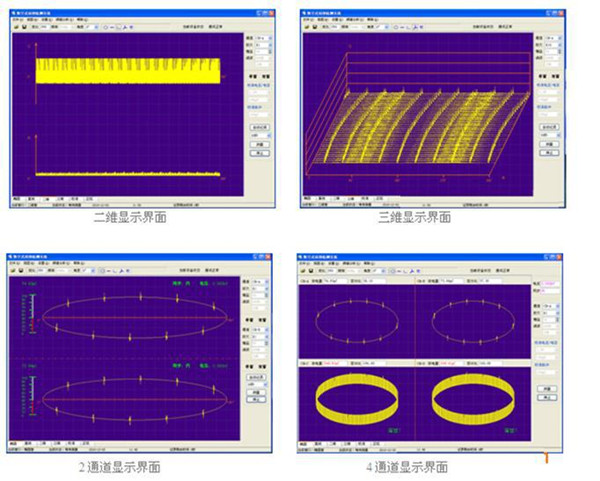

三、界面顯示
