一、紫外熒光燈光老化試驗方法

熒光紫外燈是波長為254nm的低壓汞燈，由于加入磷共存物使轉換成較長的波長，熒光紫外燈的能量分布取決于磷共存物產生的發射光譜和玻璃管的傳擴。熒光紫外燈與家用和商用照明燈一樣，也具有特定光譜段。熒光燈目前有兩種類型，即熒光燈 UVA(UVA-351 和 UVA-340)與熒光燈UVB(F40 和 UVB-313)。
       熒光燈 UVA 的射線波長主要集中在 340~370 nm 之 間 ，如 UVA-340 和 UVA-351，UVA-340 的短波輻射與 325 nm 以下的日光直射很相似，UVA-351 的短波光譜分布與透過窗玻璃的太陽光相似；熒光燈 UVB(F40 和UVB-313)的峰值波長在 313nm 左右，其能量幾乎全部集中在 280~360nm 之 間 ，其能量分布的波長范圍比日光的要短，在 360nm 以上幾乎沒有什么能量，在使用這種 UVB 燈進行加速老化實驗時，所得到的被測材料穩定性經常與戶 外自然測試中的數據差異較大。這是因?yàn)檫@種光源的短波紫外線能量比例很大，而缺少長波紫外線和可見光部分的能量，因此，在這種光源下材料的老化可能與"自然"測試中相差很大。

二、IEC 61646-2008 紫外預處理試驗條件

1．試驗?zāi)康?/p>

在組件進行熱循環/濕凍試驗前進行紫外(UV)輻照預處理以確定相關材料及粘連連接的紫外衰減。

2．試驗裝置
  a) 在經受紫外輻照時能控制組件溫度的設備，組件的溫度范圍必須在 60℃±5℃。
  b) 測量記錄組件溫度的裝置，準確度為±2℃。溫度傳感器應安裝在靠近組件中部的前或后表面，如果同時試驗的組件多于一個，只需監測一個代表組件的溫度。
  c) 能測試照射到組件試驗平面上紫外輻照度的儀器，波長范圍為 280nm 到320nm和 320nm到 385nm，準確度為±15%。
  d) 紫外輻射光源，在組件試驗平面上其輻照度均勻性為±15%，無可探測的小于 280nm 波長的輻射，能產生根據以下第 3 項規定的關注光譜范圍內需要的輻照度。

3．試驗程序
  a) 使用校準的輻射儀測量組件試驗平面上的輻照度，確保波長在 280nm 到385nm 的輻照度不超過
250W·m- 2（約等于 5 倍自然光水平），且在整個測量平面上的輻照度均勻性到達±15%。
  b) 安裝開路的組件到在步驟 a)選擇位置的測量平面上，與紫外光線相垂直。保證組件的溫度范圍為60℃±5℃。
  c) 使組件經受波長在 280nm 到 385nm 范圍的紫外輻射為 15kWh·m-2, 其中3%-10%為 280nm到 320nm 波段范圍內的紫外輻射量，在試驗過程中維持組件的溫度在前面規定的范圍。

4．最后測試
   重復外觀檢查、最大功率確定和絕緣試驗的試驗。

5．試驗要求
   應滿足下列要求：
   (1)無嚴重外觀缺陷；
      對設計鑒定和定型，下列缺陷是嚴重的外觀缺陷：
       (a) 破碎、開裂、或外表面脫附，包括上層、下層、邊框和接線盒；
       (b) 彎曲、不規整的外表面，包括上層、下層、邊框和接線盒的不規整以至于影響到組件的安裝和/或運行；
       (c) 一個電池的一條裂縫，其延伸可能導致超過一個電池 10%以上面積從組件的電路上減少；
       (d) 在組件的邊緣和任何一部分電路之間形成連續的氣泡或脫層通道；
       (e) 喪失機械完整性，導致組件的安裝和/或工作都受到影響。
  （2） 最大輸出功率的衰減不超過試驗前測試值的 5%；5%；
  （3） 絕緣電阻應滿足初始試驗同樣的要求。

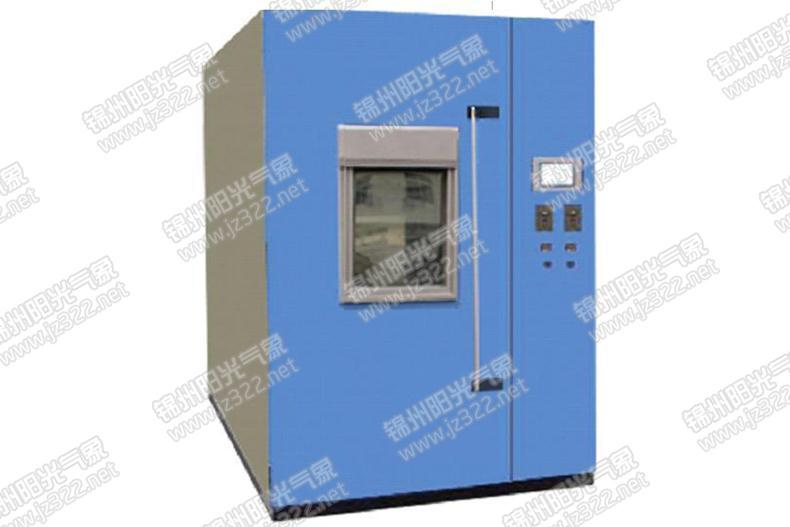

三、設備描述

  1、水平設計，保證光源有效穩定性；

  2、雙道門鎖聯控，保證無紫外光泄漏；

  3、開放式內廂設計，確保與外界空氣交換；

  4、特制導軌，方便組件推入拉出；

  5、電伴熱技術，采用 bang-bang 控制理論精確加熱；

  6、紅外溫度傳感器準確測量組件表面溫度,測試精度±0.0.5℃；

  7、電壓信號控制鎮流器,調幅 5% 100%5%～100%100%；

  8、進口傳感器,內置信號放大系統減小外界干擾信號影響

  9、每組傳感器控制一組鎮流器控制兩支光源；

  10、輻照度實時監控 輻照強度自動補償保證均勻度和準確性；

  11、溫度（變頻風冷）控制,控制精度系數高,溫度容差±3℃之內；

  12、鎮流器帶有燈管啟動保護功能,提供燈管狀態報警。

四、技術指標

  1、溫度范圍：RT＋10℃～80℃

  2、溫度偏差：±2℃

  3、溫度波動度：±0.5℃

  4、紫外線波長：280～400nm UVA：280～320nm UVB：320～400nm

  5、波長準確度：≤±15%

  6、紫外輻射量280nm～320nm：5-7.5KW·H/W²

                         280nm～385nm：15KW·H/W²

  7、輻照度均勻性：≤±15%

  8、試驗時間：0～9999H 可調

  9、紫外光照連續及間隙時間交替可調

五、主要功能

1、紫外預處理試驗機 UVA-340 熒光紫外燈為光源，通過模擬自然陽光中的紫外輻射，對光伏組件進行加速耐候性試驗，以獲得材料耐候性的結果。

2、可對溫度、光輻照度進行自動監控；配置輻射計，可對輻照度進行控制及校正，使輻照度穩定在指定照度上，同時對試驗時間進行控制。

六、分項介紹

1．光源．光源：

光源采用若干支額定功率專用紫外熒光燈，燈中心距離為不規則水平排列，參照同行推薦條件并參考 GB/T 14522-1993 條 件 ，保證了輻射的均勻度。
      由于熒光燈光能量輸出會隨時間而逐步衰減，為了減小因光能量衰減造成試驗的影響，以及對輻照均勻度±15%的要求，宇清電氣科技開發出了紫外熒光燈專用調光硬件，從而得到一個輸出恒定的光能量。
      一般情況下燈管有效使用壽命可在 1600~1800 小時左右。由于儀器配置了尚耐公司開發的紫外熒光燈專用調光硬件，可對衰減的燈進行輻照度補償，從而使燈的使用壽命延長至 2000~3500 小時左右。

2．電氣控制．電氣控制：
     2.1、 傳感器：傳感器做為最重要的監測部件，是自動控制的核心區域宇清電氣科技選用進口集成式積分傳感器，有效探測紫外輻射量。特有的自帶信號放大功能，將溫度及諧波影響降低到最小。
     2.2、選用工控觸摸屏+PLC 可編程控制器或上位機+專用 PCB 硬件控制進行溫度、輻照度、輻照量、試驗時間等自動控制。
       具備輻照度、溫度、時間等試驗條件或結果以及工作曲線存儲及打印功能。
       人機對話，高自動化程度,完全實現了輻照度的自動監控。
       可根據用戶要求，上位機控制，外接 PC 計算機，Windows XP操作界面，實現工作曲線及數據存儲及打印功能。
       時間無限控制，具有累計時間及停電記憶功能。
       在測試完成后，控制面板安裝的試驗指示燈發出提醒信號同時終止試驗。
       輻照度均勻度：±15%以內 (在樣品表面處)。
       溫 度  監 控：SUV-PV( )采用標準的 Pt-100 溫度傳感器，精確控制測試過程的環境溫度,采用紅外線溫度傳感器監測樣品表面溫度。
     2.3、宇清電氣科技開發的紫外熒光燈專用調光硬件+PHILIPS 鎮流器或?qū)Ｓ贸绦蚩刂奇?zhèn)流器，5%~100%連續可調，保證在光源能量衰減時對能量的自動補償。
     2.4、安全報警防護裝置：
       設定超溫保護裝置，控制面板安裝報警指示燈，當箱內溫度超過設置限制時，機器會自動切斷燈管和加熱器的電源供應，并進入平衡狀態冷卻，并附聲音報警。
       輻照能量不足自動報警功能
       故障記錄功能，每次故障全都記錄在操作屏上，方便查驗找出問題
       防護門鎖（選項）：在試驗過程中存在 UVB 光源,大量照射 UVB光源可使部分皮膚過敏者產生紅斑效應，皮膚過敏者應減少與紫外光的接觸。如果燈管在亮?xí)r，廂門一旦被打開，機器將自動切斷燈管供電，并自動進入平衡狀態冷卻，以免人體受到傷害，安全門鎖符合 IEC047-5-1 安全保護要求。加強門鎖的密封性，使泄漏量小于日常陽光穿透玻璃窗中紫外線強度的 10%。
  2.5、輻照度及輻照量：
    ①IEC 61345-1998 紫外光源的波長在 280nm~320nm 的范圍內 7.5KW·h/m2 或320nm~400nm的范圍內15KW·H/m2
    ②IEC 61215-2005紫外光源的波長在 280nm~320nm 的范圍內至少 5KW·h/m2 ，280nm~385nm 的范圍15KW·H/m2，
    ③IEC61646-2008 時組件經受波長在280nm 到400nm范圍的紫外輻射為15kWh·m-2, 其中3%-10%為280nm 到 320nm 波段范圍內的紫外輻射量，在試驗過程中維持組件的溫度在前面規定的范圍。并保證 280nm 以下無輻照度。
       執行 IEC 61345 時，分別設置 280~320nm 輻照量 7.5 KW·h/m2或 320~400nm 輻照量 15 KW·h/m2；執行 IEC 61215 時，分別設置280~320nm 輻照量 5 KW·h/m2 及 320~385nm 輻照量15 KW·h/m2。執行 IEC 61646 時設置 280~400nm 輻照量 15 KW·h/m2。參數輸入完畢，儀器將自動完成試驗。

3、結構制作：

   3.1、箱體外殼材料：優質寶鋼A3板噴塑處理

   3.2、內膽材料：。進口SUS/304不銹鋼拉絲發紋板

   3.3、加熱方式為鎳絡合金管裝翅片式加熱，升溫快，溫度分布均勻

   3.4、箱門為左側開啟式 ，開閉輕松自如并便于組件的存取。

   3.5、UV燈管采用組合式燈架，燈管組合排列使用，安裝方便

   3.6、試驗箱底部采用高品質可固定式PU活動輪。

   3.7、考慮溫度分布的均勻，設計有溫度循環風道，低噪音馬達及離心式風輪有效使溫度快速分布循環。

   3.8、試樣表面與紫外線輻射呈平行設計。燈管一側放置樣品，另一側帶反射罩。有效利用燈管能源；

4、整機概況：
      內室尺寸：約 W2200mm×D600mm×H1300mm（特殊規格定制）

5、儀器主機要求工作環境條件：
      電源要求：220V±5%，單相三線，50Hz，10A2P 空氣開關。
      建議使用環境：5~35℃，低濕，通風良好，室內環境清潔。

6、儀器附件
      紫外輻射強度測量?jī)x一套（外校用），UVA、UVB 燈管（備用消耗品）。
