一、產品概述

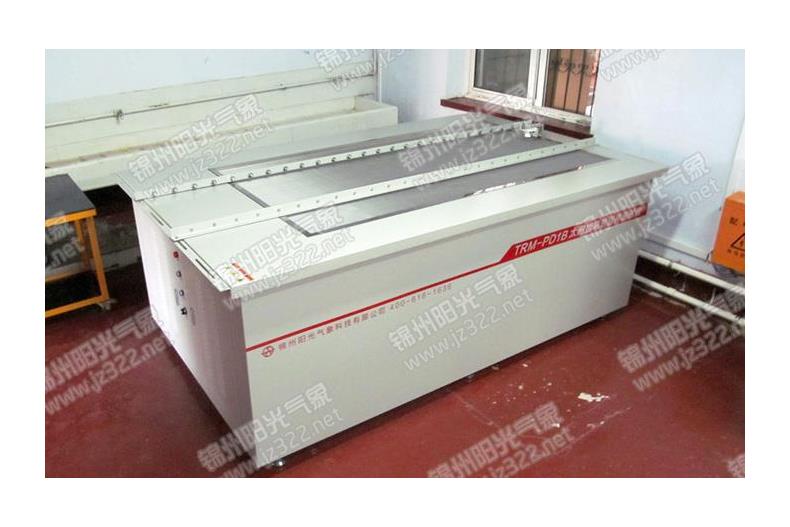

本系統是一個太陽能光伏發電系統，通過它可以學習并掌握硅光電池的工作原理，掌握硅光電池的基本特性、掌握硅光電池基本特性測試方法，了解硅光電池的基本應用，為控制器和逆變器工作原理提供一個實用的教學、試驗、演示平臺。

二、設備功能用途:

◆本硅光實驗儀其研究太陽能電池的基本特性:太陽能電池的開路電壓和閉路電流，電流密度、太陽能電池的輸出伏安特性，功率因子測定預分析等。

◆太陽能電池的溫度特性研究及PN結V/I特性。

◆研究太陽能電池量子效率，光譜透過率以及與入射光強度、入射角度的關系等。

三、技術要求:

◆供電電源:220V±10%，頻率:50Hz

◆模擬光源:220V/350W高壓氙燈

◆光譜范圍: 360-1100nm;

◆太陽能電池功率:15W;

◆電流測量范圍:DC20mA, DC200mA, DC2A, DC20A四檔0-20A;

◆電流測量準確度:0. 2%；

◆短路電流密度重復性:<1%;

◆電壓測量范圍:DC200mV、DC2V、DC20V、DC50V四檔

◆電壓測量準確度:0. 2%;

◆測試負載電阻:0--99. 9KΩ

◆測試結果重復性<±0. 5%

◆測試樣品尺寸:≧156x156mm （可定制更大尺寸）

◆照度計:量程1-2000Lx, 2000-20000Lx和20000-50000Lx三檔手動切換

◆環境檢測單元:可對環境溫度、濕度實時液晶屏顯示，并顯示實時時鐘和可設置鬧鐘。

◆100W逆變器；可對交流220V不同負載進行試驗;

◆蓄電池:標稱電壓：12V;標稱容量:7. 2Ah

◆控制器:12V/24V自動切換，1OA。設有電池板檢測指示燈，蓄電池容量指示燈，負載指示燈，可對各個部件進行實時檢測。

◆工作模式:連續模式

四、設備主要配置:

◆單晶硅、多晶硅、非晶硅、微晶硅        各2塊

◆有機太陽電池、聚合物太陽電池          各2塊

◆測試負載電阻模塊                      1套

◆測試光譜部件                          1套

◆其他標配。
