一、概述

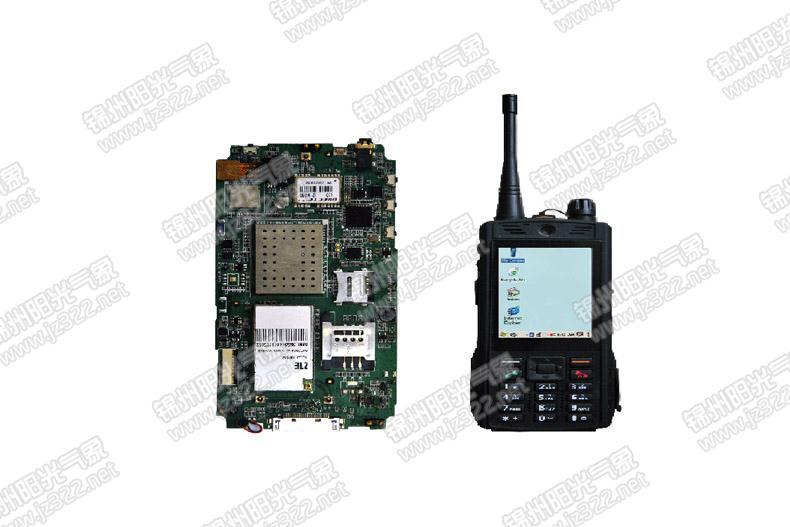

3G移動互聯手持機教學實訓套件基于高性能的CORTEX-A8多核處理器OMAP3730設計開發，支持Win CE和Android操作系統。提供TFT液晶屏、雙500萬高清攝像頭。開放軟、硬件設計資源，配套豐富教學資源，基于模塊式硬件設計，積木式軟、硬件組合，業界率先將高端嵌入式系統工程設計引入教學，適合支持嵌入式系統、移動互聯、物聯網工程等專業的教學實訓。

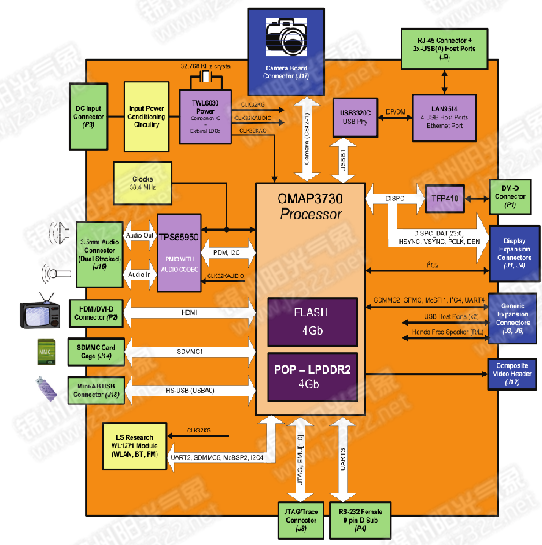

系統框圖

二、硬件規格

1、處理器：TI DM3730處理器，1GHz CORTEX-A8處理器，800MHz TMS320C64 DSP處理器；

2、DDR：512M Byte(4Gb)；

3、FLASH:512M Byte(4Gb)；

4、WIFI：802.11a/b；

5、BT: BT2.1；

6、GPS：QUECTEL L20；

7、液晶屏：TFT 640×480；

8、電容式觸摸屏：Capacitive；

9、音頻：3.5芯標準音頻接口；

10、USB接口：Mircro USB；

11、TF卡接口：標準TF卡接口；

12、攝像頭：500W像素×2；

13、電池：3000mAh鋰電池；

14、3G：WCDMA；

15、外殼材料：ABS。

三、教學實驗資源

1、應用APP實驗：進程間通信及安全機制實驗，構建用戶界面和使用控件實驗，使用菜單和對話框實驗，地圖、位置服務實驗，多媒體和電話短信實驗，觸摸屏及手勢實驗，基于云端平臺的WEBRTC視頻通訊實驗。

2、驅動實驗：Android串口驅動實驗，液晶屏驅動實驗，觸摸屏驅動實驗，按鍵驅動實驗，WIFI驅動實驗，藍牙驅動實驗，音頻驅動實驗，攝像頭驅動實驗。

3、硬件設計實驗：處理器模塊設計實驗，F(xiàn)LASH擴展實驗，音頻口擴展實驗，WIFI、藍牙接口擴展實驗，攝像頭擴展實驗，液晶屏擴展實驗，觸摸屏擴展實驗，按鍵擴展實驗，電源擴展實驗。
