國家新能源工程技術研究中心依托單位是北京市太陽能研究所。中心把太陽能熱利用技術和太陽能光電技術的產業化、工程化作為主攻目標，專門從事真空管太陽能集熱器和太陽電池的研究、開發、生產和經營。

錦州陽光氣象科技有限公司作為環境與新能源儀器研發、制造基地，擁有數家全國著名高校及科研院所用戶，國家新能源工程技術研究中心也是我公司的重要用戶之一。

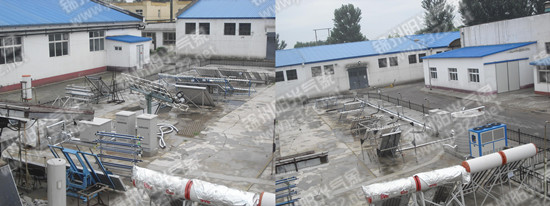

上圖為我公司TRM-2B型太陽能集熱器測試系統在國家新能源工程技術研究中心使用實景圖。TRM-2B型太陽能集熱器測試系統既可測試平板型太陽能集熱器，也可以對真空管太陽能集熱器進行測試。系統測試方法按照GB/T 4271-2007、GB/T 17581-2007、GB/T 6424-2007 集熱器熱性能測試方法執行；測試項目包括熱性能，壓力降落，外觀，耐壓，剛度，強度，悶曬，空曬，外熱沖擊，內熱沖擊，淋雨，耐凍，耐撞擊共計13項。

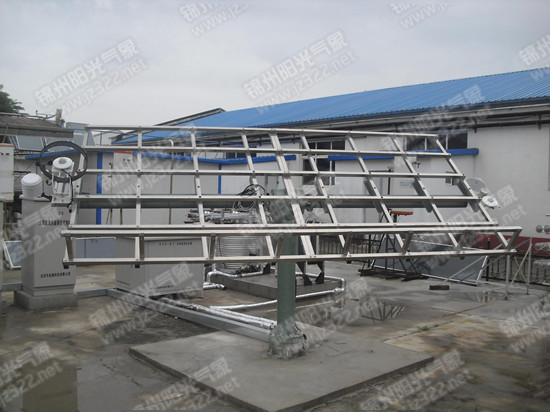

TRM-CZ-XT1旋轉測試臺

將集熱器安裝于旋轉測試臺上，在測試時按照標準要求將其調整到相應角度，操作簡單、方便。同時為保證傳感器與待測集熱器位于同一水平面上，我們將有此要求的傳感器儀器安裝于旋轉測試臺上，包括太陽總輻射傳感器、太陽散射輻射傳感器、環境溫濕度傳感器、氣壓傳感器及日晷等。

1.旋轉測試臺采用鋼制傳動結構，表面噴塑處理，手動二維旋轉方向，機械定位。

2.為適應設備使用范圍廣的特點，特將設備的承載重量設計到500kg，可承受大多數平板型太陽能集熱器及真空管太陽能集熱器的重量。

3.測試臺面擁有足夠大的空間同時安放兩臺集熱器，尺寸約為3m×2m。

4.為適應不同地區的不同要求，旋轉測試臺的旋轉角度為：上下：0～90°左右：0～180°。

5.根據標準要求集熱器需與太陽入射角成一定的角度，這需要用日晷與旋轉測試臺配合完成。其中用已標定好的日晷監測太陽的位置，日晷刻度盤有集熱器測試所需專業刻度標號（0，15，30，45，50，60）。

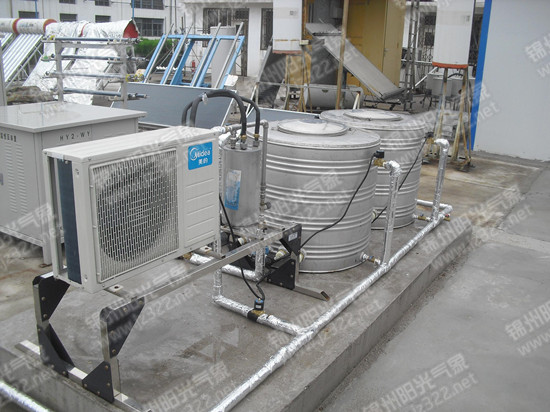

部分恒溫控制系統

測試時，要求流入集熱器入口的測試用水具有恒定的溫度，流量及壓力，以達到滿足太陽集熱器準穩態瞬時效率測試的要求。恒溫控制系統就是來完成這部分任務的，它也是完成太陽能集熱器熱性能測試的關鍵部分。

1、為了保證溫度損失最小，從流量計出口尤其是放置感溫 元件的彎頭或混流器到真空管太陽集熱器進口之間距離設計成最短，并做了充分的保溫隔熱措施。同時，在真空管太陽集熱器出口放置感溫元件的彎頭或混流器處，也做好了隔熱保溫措施來避免環境溫度對水溫的影響。

2、在系統中串接兩極溫度PID（進口）調節器。第一級為換熱器（制冷裝置），設置在真空管太陽集熱器出口處，用于將工質溫度調至設定值之下。第二級為電加熱器（分為三級PID控溫裝置，第三級穩定度±0.1℃），設置在恒壓水箱與太陽集熱器進口之間，用于調節工質進口溫度至設定值（10℃～80℃任意調整）。

3、系統利用恒壓水箱、泵和流量控制閥，精密流量傳感器等調節控制工質流量，并保證流量穩定性在±1%以內。管路設有穩流裝置，時刻保證試驗其間的穩流要求。

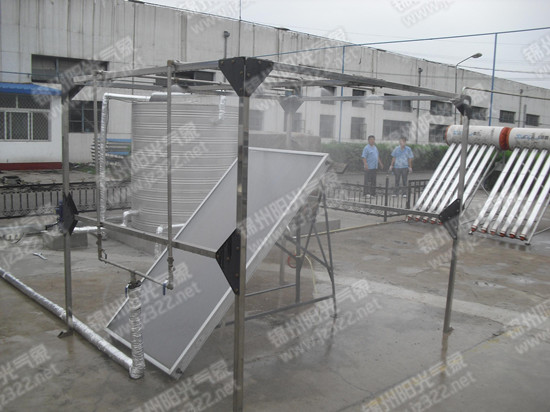

HY2-YL 自動雨淋裝置

HY2-YL 自動雨淋裝置噴水面積為4m2，也可根據具體的試驗情況進行調整。由于集熱器淋雨試驗是在室外進行的，這樣就要求淋雨裝置具有較好的耐腐蝕性和抗風性，HY2-YL型自動雨淋裝置采用不銹鋼材料制作，適合在戶外長期使用。為適應更多型號集熱器的雨淋試驗，特將噴水流量設置為50～300L/h，裝置本身重量為40kg，具有良好的穩定性。

HY2-KZ 自動控制器采用微機控制技術，系統具有檢測溫度通道為5路，狀態通道為3路，流量通道1路，壓力通道1路，同時還有用于控制加熱器，制冷機組，電磁閥等的3路控制通道?？刂婆_(tái)結構采用鋼制結構，表面噴塑處理，室外全天候工作結構，測量?jī)x器采用的是嵌入式安裝，防潮防腐。

除上述幾部分外，TRM-2B太陽能集熱器測試系統還包含太陽能熱水系統恒壓試驗臺、冷凍室等若干部分，具體技術特點及技術參數可參見產品說明。
