用戶背景：

山東力諾瑞特新能源有限公司是由力諾集團與德國Paradigma公司共同投資成立的中外合資企業，是集太陽能光熱、光伏工程多類型多方面利用的綜合性企業，亞洲最大的太陽能生產企業。企業已通過ISO9001、ISO14000、OHSAS18000、CCC強制認證、中國環境標志太陽能產品認證及金太陽認證。山東力諾瑞特新能源有限公司為目前中國太陽能行業內發展速度最快的企業。

用戶需求：

作為行業內的“龍頭老大”，力諾瑞特對產品的品質有著更高的要求，這就需要專業的測試設備完成對產品的檢測。

實際應用：

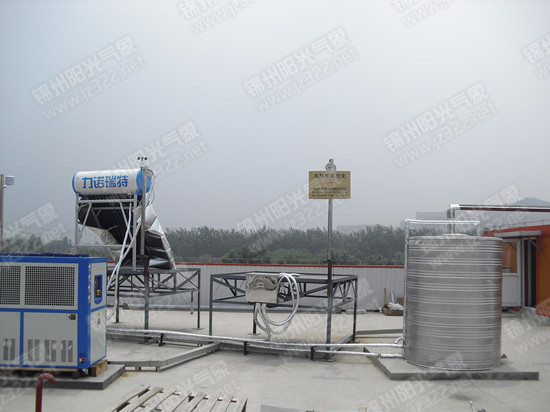

陽光產品在力諾瑞特現場

TRM-2型太陽能熱水器測試系統是我公司根據多年生產太陽能檢測儀器經驗，以現有市場情況為基準，推出一款新型測試設備，該系統是針對太陽能家用太陽能熱水器（儲熱水箱容積小于0.6立方米）的檢驗檢測研發的，可同時檢測5臺太陽能熱水器。

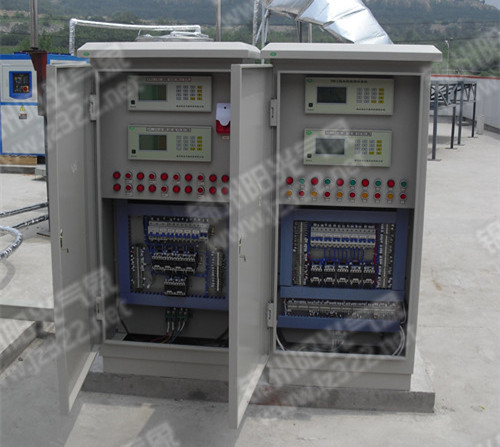

TRM-KZT型自動控制臺

TRM-KZT型自動控制臺是將測試儀器與檢測配套設備中的控制部分集成一體的綜合自動控制裝置，其采用微機控制技術對混水泵（混水系統），電磁閥（自動上下水系統），自動加熱（水箱定溫系統），水泵（自動噴淋裝置），等設備進行集中控制。并使測試數據自動登錄微機打印檢測報告，使檢測過程自動進行，提高工作效率。其具體參數如下：

A. 控制臺結構：鋼制結構，表面噴塑處理，測量儀器嵌入式安裝

B. 系統供電：220V（±10%），50Hz(±2%)

C. 控制方式：手動輸入信息，自動完成控制，光電指示運行狀態

D. 由交流接觸器組成控制邏輯開關，實現各路工作切換

E. 通過微機通訊接口實現測試儀器的數據共享，同時發出控制信息

F. 安全保護功能，負載過流過溫，自動斷電

H. 控制負載：＜20A/路

G. 控制通道：＜60路，

H. 檢測通道：＜80路

I. 尺    寸：1100×800×750mm

控制柜

混水控制柜具有完成被測熱水器的強迫混水等功能。試驗結束前，需通過混合攪拌，使水箱中水溫均勻一致，達到至少5min內水箱入口溫度的變化≤±0.2℃，記錄水箱內三個測溫點的溫度（或其平均值）即為集熱試驗結束時水箱內的水溫?；焖刂乒竦南嚓P參數如下：

A．流    量：400L/h～600L/h（可調）

B．水泵功率：輸入功率 90W

C．進出口內徑：12mm

D．額定電壓：220V

E．電 磁 閥：4路，完成水路的邏輯組合，耐水溫：8～100℃

F．室外防水結構設計，保溫等級：3級

太陽能熱水器熱性能測試系統為整個設備的核心，其測試內容主要包括熱性能、空曬，其中熱性能包括得熱量和熱損兩部分。熱性能測試要求試驗至少包括四整天對整個系統的室外試驗，以及一次確定水箱的熱損系數的過夜熱損試驗。在做得熱量試驗時，日照時間僅要求為正午前四個小時和正午后四個小時，其他時間需要將集熱器表面陽光遮擋，防止熱水器升溫，影響測量結果。
