新能源實驗室New Energy Equipment
TRM-TYF型太陽房測試系統
TRM-TYF型太陽房測試系統采用的被動式太陽房的關鍵設備應具有相應的國家級全性能合格的檢測報告。系統執行國標GB/T15405-2006，被動式太陽房熱工技術條件和測試方法等。
一、內容簡介
 |
評 測 內 容 | 室外氣溫 累積太陽輻照量 | |||
| 環境風速 | |||||
| 室內氣溫 | |||||
| 黑球溫度 | |||||
| 直接蓄熱體溫度 | |||||
| 間接蓄熱體溫度 | |||||
| 圍護結構熱流密度 | |||||
| 輔助熱量 | |||||
| 內熱源熱量 | |||||
| 活動保溫裝置開關時間 | |||||
| 集熱墻溫度 | |||||
| 上下通風孔氣溫 | |||||
| 上下通風孔風速 | |||||
| 運行 環境 | 環境溫度 | -40℃～60℃ | |||
| 相對濕度 | ≤90% | ||||
| 工作電源 | 220V（±10%），50Hz(±2%) | ||||
| 應用 范圍 | 被動式太陽房：直接受益式太陽房、集熱（蓄熱）墻 | ||||
| 式太陽房、附加陽光間式太陽房 | |||||
| 測 試 要 求 | |||||
| 設備要求 | 采用的被動式太陽房的關鍵設備應具有相應的國家級全性能合格的檢測報告 | ||||
| 依據標準 | 系統執行國標GB/T15405-2006，被動式太陽房熱工技術條件和測試方法等 | ||||
| 測評 項目范圍 | 熱工技術條件、熱性能測試、檢驗規則。 | ||||
| 測試環境 | 溫 度 | 8℃≤ta≤39℃； | |||
| 風 速 | 不大于4m/s | ||||
| 系統結構 | 為滿足質檢中心對現場安裝測量的要求，所有檢測儀表放入便攜箱內，手提式不銹鋼便攜支架(高:2.5米,重量:5公斤) 安裝方便、快捷。 | ||||
| 技術服務 | 提供儀器設備的安裝手冊、操作手冊、維修保養手冊等技術文件及產品合格證等全套資料。 質保與維修：提供一年保修，終身維修，終身提供軟件免費升級。 |
||||
二、TRM-TYF太陽房測試系統組成
1. TRM-JH太陽能建筑環境測試儀(室外測試)；
2. TRM-TYF1太陽房節能測試儀(室內測試)；
3. TRM-TYF太陽房無線通訊測評分析平臺；
4. TRM-TYFA太陽房遠程網絡監測軟件。
三.技術指標與特點
1、TRM-JH太陽能建筑環境測試儀：
主要用于測試太陽房室外周邊環境的儀器，試環境溫度，太陽輻射，風速，風向等指標，所有的數據自動記錄與分析。
2、技術指標：
| 氣象要素 | 型 號 | 測量范圍 | 分 辨 率 | 準 確 度 |
|---|---|---|---|---|
| 大氣溫度 | PTS-3 | -40～+80℃ | 0.1℃ | ±0.2℃ |
| 相對濕度 | PTS-3 | 0～100%RH | 0.1%RH | ±2%RH(≤80%時) ±3%RH(>80%時) |
| 露 點 | PTS-3 | -40～50℃ | 0.1℃ | ±0.2℃ |
| 一體化風向風速 | EC-8SX |
風向:0～360°
風速:0～75m/s
|
3° 0.1m/s | ±3° (0.3+0.03V)m/s |
| 太陽輻射(水平面) | TBQ-2 | 0～2000 W/㎡ | 1 W/㎡ | ≤5%符合國標GB/T19565 |
| 太陽輻射(傾斜面) | TBQ-2 | 0～2000 W/㎡ | 1 W/㎡ | ≤5%符合國標GB/T19565 |
| 系統支架 | TRM-ZJ1 | 全不銹鋼結構 | 3米 | 便攜式結構 |
| 無線通訊控制器 | GPRS-300 | 小于300米 | 室外儀器無線數據 傳到室內測試平臺 | 誤碼率小于 十萬分之一 |
| 太陽能建筑環境測試儀(室外測試) | TRM-JH | 采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據20000條以上，同時可外接大容量數據采集卡實現海量數據存儲，適合于野外無人狀態下長期監測。工業控制標準化設計，便攜式防振結構，大屏幕漢字圖形液晶顯示屏，輕觸薄膜按鍵。適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持48小時以上。 可靠的三防設計，防護級別達到IP65級，完善的防雷擊、抗干擾等保護措施。 工作環境：溫度：-50～80℃，濕度：100％，抗風等級：≤75m/s |
||
| 供電方式 | 系統具有多種供電方式，交直流兩用或配太陽能電池供電. | |||
2. TRM-TYF1太陽房節能測試儀(室內測試)
用于測試太陽房的室內熱能指標，無線通訊模式實現與測試平臺的數據對接。

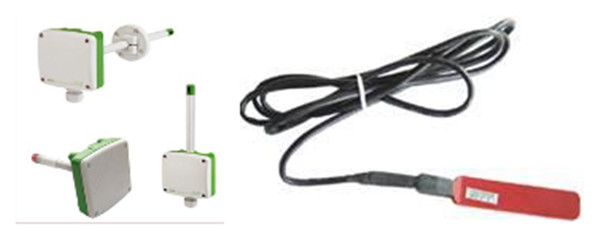

| 吸熱體溫度 | 通道數::6路 B.測量范圍 0～150℃ C.測量精度:±0.1℃ D.顯示分辨率：0.1℃ 用于測量集熱墻上下通風口的空氣溫度和蓄熱體的溫度 |
|---|---|
| 黑球溫度 | A.通道數:1路 B.測量范圍:0～100℃ C.測量精度:±0.2℃ D.顯示分辨率：0.1℃, E.黑球溫度測頭的溫度敏感元件置于黑球的中心，黑球的特性為： 直 徑：150mm 平均輻射系數：0.95（未拋光的黑球） |
| 環境溫度 | A.通道數:1路 B.測量范圍:-40～70℃ C.測量精度:±0.2℃ D.顯示分辨率：0.1℃,不銹鋼封裝,￠4*40mm,全密封,防腐,放水，帶防輻射罩 |
| 微風速傳感器 | 測量范圍: 0～5m/s2.測量精度: ±(0.1m/s+3%測量值) 3.距離常數:<5m 4. 通道數:2路 測量集熱墻上下通風口的空氣流速 |
| 電功率 | 交流電壓：220V—380V，電流：0—30A，頻率：50Hz；準確度等級：3.0級； 功率：0—6000瓦，頻率變化允許范圍：±10%fn，電壓變化允許范圍：±10%Un |
| 熱流量 | 通道數：20路量 程：±100wm-2 熱電勢測量范圍：0-200mv 靈敏度：20～100μv•w-1•m2內阻:小于300Ω 熱電阻:0.013ch／km-2 響應時間：1min 主要測量圍護結構熱流密度 |
| 建筑表面溫度 | 通道數：20路 測量材質：銅—康銅 測溫范圍：-20℃～1OO℃ 分辨率：0.1℃ 不確定度：≤±0.5℃ |
| 太陽房節能數據 采集器 | 采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據6000條以上，數據采樣率高于0.5秒/通道，工業控制標準設計，便攜式防震結構，大屏幕液晶顯示屏，輕觸薄膜按鍵，操作簡單，適合在惡劣工業環境使用，具有停電保護功能，當交流電停電后，由充電電池供電，可維持24小時以上。B.外觀尺寸：金屬外殼350×150×300（mm）。C.數據存儲容量：6000條數據。 D.數據存儲顯示內容：時間，黑球溫度，環境溫度,上下口空氣流速與氣溫, 墻體表面溫度與熱流密度,蓄熱體溫度,內熱源熱量,輔助加熱電功率等信息。E.通訊模式為標準RS232接口與管理微機有線連接，實時傳送采集數據，并可下載數據存入微機。 系統結構：所有檢測儀表放入二臺箱內，一臺不銹鋼便攜支架(高:2.5米,重量:5公斤)可在現場安裝測量。 |
| 數據通訊方式 | 采用無線通訊方式實現太陽房數據采集器與監測平臺的數據交換,有效通訊距離小于300米 ,誤碼率小于十萬分之一 |

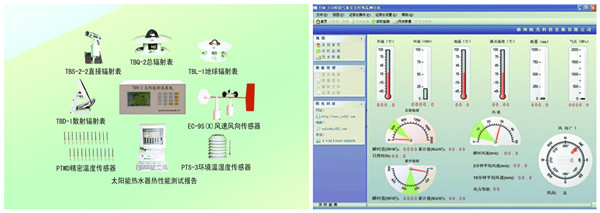

3. TRM-TYF太陽房無線通訊測評分析平臺
測評分析平臺是太陽房測試系統的數據中心,由微機(筆記本電腦)+ 太陽房測評分析軟件+無線數據通訊模塊 +GPRS無線網絡通訊模塊等組成。

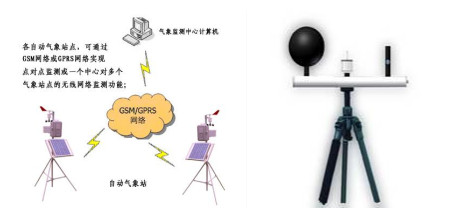

室內與室外對太陽房的測試數據采用無線通訊模塊傳輸?shù)椒治銎脚_,再通過相應軟件對測試數據進行處理.也可將數據通過GPRS無線模塊,傳送到互聯網的數據庫中。
系統軟件顯示界面友好，一鍵式安裝，操作簡單，Windows2000及以上系統環境即可運行，滿足《標準GB/15405-2006》被動式太陽房熱工技術條件和測試方法.并可對測量數據進行曲線分析，形成圖表，繪制測試報告。數據存儲格式為EXCEL標準格式可供其它軟件調用。
4.TRM-TYFA太陽房遠程網絡監測軟件
由于太陽房測試周期較長,測試人員安裝好測試儀器后,可以離開現場,在中心遠程測試.此功能必須在測試中心裝有固定IP地址的網絡微機上完成.極大提高了工作效率,做到一人多能,實時掌握太陽房的工作數據,使測量更加準確可靠。
四、技術資料
提供儀器設備的安裝手冊、操作手冊、維修保養手冊等技術文件及產品合格證、質量保證書等全套資料。
五、技術服務
質保與維修：提供一年保修，終身維修，終身提供軟件免費升級。
