前言：隨著太陽能產業的發展，電池組件生產廠家云集，生產能力日益提高，目前產能過剩的局面已經出現，競爭十分激烈，電池組件價格已經降到臨界點，個別小的組件生產廠家已經處于停產狀態。那么未來太陽能發電的方向如何？解決方案就是大力推廣太陽能電站的建設，讓發電系統向太陽能熱水器一樣進入千家萬戶，讓太陽能發電產業得到社會的應用。

從兩個方面重視：
1.科學的提高太陽能電站的設計，運行，管理技術，改變以前的形象工程，真正的讓電站運行起來，得到社會的認可，太陽能產業只有長期工作，才能體現其效率與價值；
2.重點培養太陽能電站技術人才，增加太陽能發電應用方面的力量。建議:因電池組件的生產技術日益成熟，以后生產為自動化，批量化的生產，用人數量相對減少。工廠的就業難度較大，希望學校多培養應用與科研領域的人才，增加市場競爭力與就業機會；
       太陽能電站的設計難點是什么?工廠生產出來的組件部分是成熟可靠的，不會存在太大技術問題，但讓我們設計成穩定的系統確是難點。因系統是靠太陽運行，受環境影響較大，嚴格的考慮是不同地區的電站指標都應有所區別，應該讓設計人員在環境監測領域重點掌握。因此我公司推出在室外環境下太陽能電站的設計模擬監測產品，為我們學?？蒲?，教學起到幫助作用。
【系統組成】
     1.TRM-DZPLY型太陽能光伏電站設計平臺；
     2.TRM-FDZ2型 太陽能光伏綜合應用系統；
     3.TRM-FD5太陽能電站檢測系統。

第一部分 TRM-FD5太陽能電站檢測系統

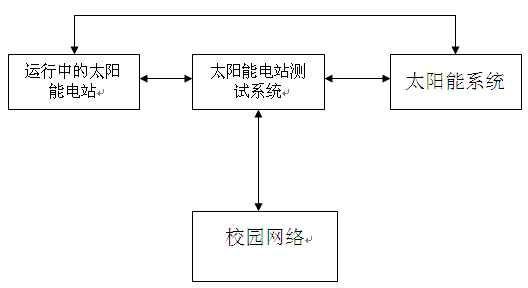

該系統工作于太陽能發電站現場，占地面積：小于5平米，全部按照室外防護設計，數據無線通訊采用GPRS傳輸，可在校園網上監測電站運行狀態。

一、概述

在設計發電站之前，需要對所在環境進行測評，然后根據測評數據合理設 計。當電站系統建成后，需要進行檢測，由于電站中的部件都是在實驗室檢測的，但組成系統后，是在室外現場工作，效果如何必須進行測試，只有判斷其合格，才能進行整體驗收，當電站投入運行后，發電效率會有所變化，同時長時間野外工作運行部件也會出現故障，特殊惡劣的氣候也會將電站損壞，不容易被人發現，TRM-FD5太陽能電站檢測系統可實時監測發電系統的運行狀態及環境氣候指標，并將監測數據發送控制中心，便于對電站進行維護，查找故障原因，對研究太陽能發電質量，效率，故障診斷，數據管理，提供保障。

二、功能描述

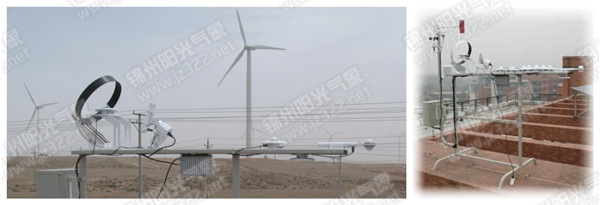

       環境數據是決定太陽能發電的重要指標，對太陽能發電質量起著決定性作用，同時也是對太陽能發電站的設計提供有 效的數據保證。本系統即可以獨立使用，也可與發電站配合工作，系統主要測試功能如下 ：環境溫濕度，風速風向，降水， 感知雨雪，太陽總輻射、太陽直接輻射，日照時間，散射 輻射，表面反射率，太陽透光率，電池溫度，充電電流、充電電壓、逆變輸出電流、逆變輸 出電壓、工作電流、工作電壓，配合電子負載該系統可對10W---500KW太陽能電池組件及 方陣直接測量，利用自然光做光源能快速測出方陣I-V特性，P-V特性等指標。

第二部分 應用系統——TRM-FDZ2型太陽能光伏綜合應用系統

一、系統特點

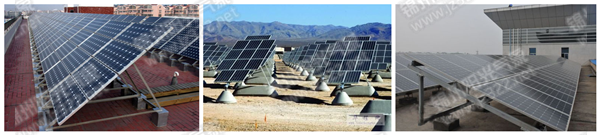

1.3KW太陽能光伏綜合應用系統滿足科研，教學，應用三大功能，其中側重于教學與試驗，通過對該系統的掌握，認識太陽能發電的原理及目前不同材料發電站的運行效率， 學習在不同地區太陽能資源下的電站的設計方法，模擬仿真太陽能電站運行效果。
      2.系統采用真實的應用產品與試驗裝置相結合的技術完成，電路節點對外開放，測試研究極其方便。
      3.系統中所有配件（組件，電池，控制器，逆變器，電纜，支架等）全部采用模塊化設計，任意組合，預留擴展空間；
      4.所有連接電纜按照教學試驗標準設計，隨意安裝拆卸，安全可靠；
      5.電池組件支架為組合式結構，隨意安裝拆卸，滿足學生實驗；
      6.讓我們的學生掌握太陽能發電技術的工作原理設計，施工，開發等技能；
      7.自動跟蹤試驗臺可安放1000W—2000W太陽能電池組件，實時跟蹤太陽運轉，保證最大效率發電，屬于高端太陽能發電系統。同時在仿真微機上可對跟蹤試驗臺進行控制，系統安裝太陽輻射強度與太陽入射角傳感器，可控制任意太陽入射角跟蹤，與仿真軟件結合，根據采集的測試數據對電站進行測評。

二、系統工作原理
1.采用太陽電池組件組成太陽電池陣列，把光能轉換為電能，太陽電池陣列(其中每塊板加裝防反充二極管)進線通過接線盒并線（防反充處理）后，進線通過防雷處理進入光伏控制器?？刂破髯鬟^充、過放控制進入DC48V直流配電單元，逆變器把直流電源逆變?yōu)锳C220V頻率（50Hz±2%）交流電，通過AC220V交流配電柜作輸出配電和后級防雷保護處理后，將單相電能直接并于低壓變壓器的初級端進行并網。

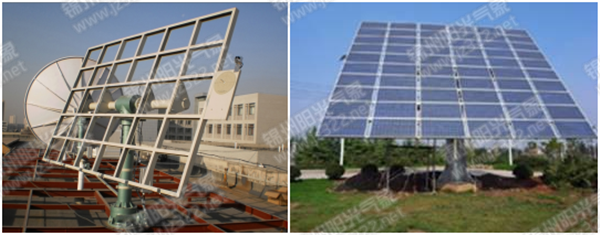

三、TZG-2型全自動太陽跟蹤試驗臺特點
       跟蹤試驗臺是太陽能產品應用實驗的一種裝置，它可以時刻追蹤旋轉，或使臺面法線與太陽任意入射角跟蹤旋轉。其運行方式全部采用軟件開放控制， 功能靈活方便，即可聯機工作，又可獨立運行。滿足太陽能產品的試驗要求。將1000瓦太陽能電站安裝在跟蹤試驗臺上，構成1000瓦太陽能光伏跟蹤電站，使其發電效率增加數倍。

1、系統由底座、產品試驗臺架、絲杠、齒輪箱，電機，電腦控制器，傳感器，電源等部分組成。系統跟蹤軟件按照太陽運動軌跡與光追蹤相結合方式運行。采用二維自動跟蹤方式（ 跟蹤太陽由東向西），太陽赤緯角跟蹤自動調整（系統自動顯示當?shù)氐奶柍嗑暯牵?，該功能可實現全天侯自動對太陽的實時追蹤。

2、設計理念：是針對太陽能產品測試，研究，試驗，老化等高效率陽光聚集 的裝置，整個跟蹤過程全部采用微機控制，并使用光傳感器與天文定位跟蹤兩種模式，可 以自動根據天氣狀況在兩種模式之間切換。無論哪種模式下，都可以實現高精度的太陽跟 蹤。系統還可根據實驗要求，與太陽入射角或方位角成要求角度進行定位跟蹤，同時該試 驗臺安裝聚光器后，可構成線性聚光與球型聚光的跟蹤裝置，將太陽光功率提高數十倍， 是太陽能行業的理想實驗應用平臺。

3、性能原理：系統應用角度傳感器與四象限光平衡傳感器等方面技術可以自動跟蹤太陽運轉，使太陽光 垂直照射到試驗臺面，保證跟蹤架上產品獲得最大太陽輻射能量，同時系統采集太陽輻射 強度，風速等指標，在大風或無陽光時自動保護，以保證在各種氣候條件下 的穩定運行。 太陽的位置（出廠前已對日晷進行標定，刻度盤有集熱器測試所需專業（0，15，30，45，50，60）刻度標號。

第三部分 設計與測評系統——TRM- DZPLY型國際太陽能光伏電站設計平臺

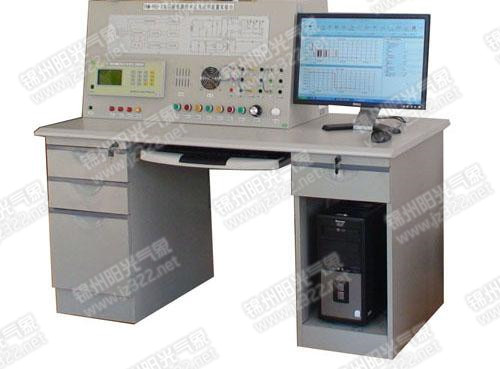

1.太陽能電站檢測試驗臺，采用鋼制結構， 內嵌戴爾微機，WINXP2000以上版本操作系統， 顯示屏尺寸：19寸全彩液晶屏，工作于太陽能控制室內，微機顯示處理整個太陽能電站的工作數據。分析電站的運行效率，是太陽能電站的控制中心。

2. TRM—FD5型太陽能發電站檢測系統管理軟件可在WINDOWS2000以上環境即可運行，運行測試軟件時刻獲取被測電站數據。 蓄電池充放電過程（充電電流、充電電壓）、剩余電量實時測試與顯示；逆變器工作參數（逆變輸出電流、逆變輸出電壓、工作電流、工作電壓）實時測試與顯示；負載工作參數實時測試與顯示；太陽能光伏發電系統能量轉換效率實時測試與顯示。環境參數：環境溫濕度，風速風向，降水，太陽總輻射、傾斜面的輻射，日照時間，散射 輻射，太陽透光率等以上實時數據可評測電站的工作指標。

3.太陽能系統模擬計算軟件軟件的特點：

A.擁有880種國際知名品牌光伏電站配件（電纜、組件、逆變器）元器件數據庫；

B．按洲、國家、城市、地圖等劃分的來自全球8000多個氣象站的數據庫，并可計算出給出數據庫目錄外用戶自定義地區的氣象數據；

C.模擬計算過程中，太陽位置每四分鐘更新一次；

D.該軟件完全漢化版，用戶第一年使用中每3個月可免費升級一次，使用該軟件設計電站并升級為會員可無償獲得技術支持；

E. 該軟件可實現電站設計驗收并進行評測，熟練掌握太陽能電站設計軟件可讓我們的學生成為優秀的太陽能電站工程師。

F.該軟件可以根據客戶的要求進行二次開發。實現電站實測數據與仿真軟件相比對的分析功能。滿足教學和科研的要求。
