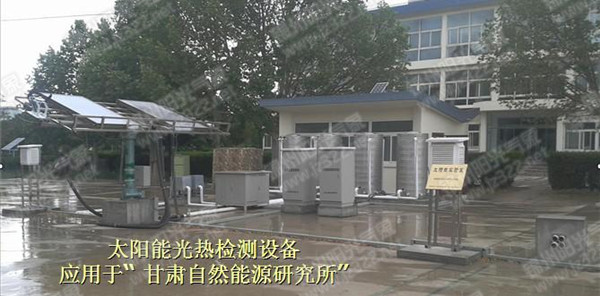

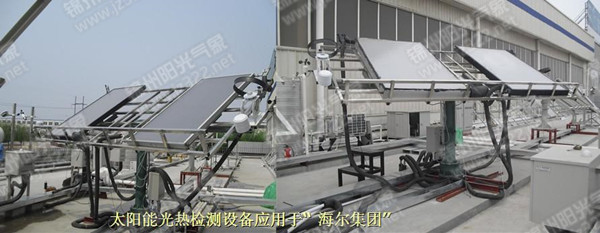

一、功能簡介

全自動太陽跟蹤試驗臺是針對太陽能產品測試，研究，試驗，老化等高效率陽光聚集的裝置，整個跟蹤過程全部采用微機控制，并使用光傳感器與天文定位跟蹤兩種模式，可以自動根據天氣狀況在兩種模式之間切換。無論哪種模式下，都可以實現高精度的太陽跟蹤。系統還可根據實驗要求，與太陽入射角或方位角成要求角度進行定位跟蹤，同時該試驗臺安裝聚光器后，可構成線性聚光與球型聚光的跟蹤裝置，將太陽光功率提高數十倍，也可以配合太陽能集熱產品、太陽能電池組件等太陽能產品進行定位、跟蹤太陽等試驗，是太陽能行業的理想實驗應用平臺。

二、性能原理介紹

系統應用角度傳感器與四象限光平衡傳感器等方面技術可以自動跟蹤太陽運轉，使太陽光垂直照射到試驗臺面，保證跟蹤架上產品獲得最大太陽輻射能量，同時系統采集太陽輻射強度，環境風速，溫濕度等指標，在大風或無陽光時自動保護，以保證在各種氣候條件下的穩定運行。
      系統由底座、產品試驗臺架、絲杠、齒輪箱，電機，電腦控制器，傳感器，電源等部分組成。系統跟蹤軟件按照太陽運動軌跡與光追蹤相結合方式運行。采用二維自動跟蹤方式（跟蹤太陽由東向西），太陽赤緯角跟蹤自動調整（系統自動顯示當?shù)氐奶?yáng)赤緯角，），該功能可實現全天侯自動對太陽的實時追蹤。

三、技術指標及特點

1．系統采用微機控制技術，軟件設定運行軌跡,可與太陽入射角成（0—90度）或方位角（0—180度）自動跟蹤。

2．跟蹤系統設有多路傳感器，可記錄跟蹤過程的運行數據（二維角度，輻射強度，環境溫濕度，風速，時間等）。

3.跟蹤精度:4小時小于±1.5°。

4.承載物體重量:小于 600Kg。

5.支架采光面積(承載物體尺寸):2*4米,不銹鋼材料制作。

6.速率 :2.50º/sec。

7.加速度 到7.5º/sec²。

8.水平運行角度（太陽方位角）：0～360度。

9.垂直調整角度（太陽赤緯角）：-45度～+45度。

10.適應傳動方式：絲杠、齒輪，等傳動方式。

11.系統重量：450Kg。

12.電機功率：低功耗設計 ,節能運行 ,電機功率小于20W。

13．傳感器參數：

14.測試臺裝有日晷儀:用于測試臺面與太陽的入射角度,并刻有集熱器測試指定標記(0,10,15,30,45,60,55度)等數值。

15. 按照國標GB/T4271-2007 、GB/T17581-2007、GB/T6424-2007 集熱器熱性能測試方法執行.同時滿足二臺集熱器測試,室外全天候運行。

16. 二維光追蹤傳感器：搜尋范圍寬，跟蹤精度高，不受天氣、季節和地理位置影響。

光電傳感器涵蓋了信號采集、處理、功率驅動等全部功能，不用任何配套電氣設施可直接驅動雙軸電動機。實時檢測并追蹤太陽方位，使得能量轉換最大化。自動檢測環境風載情況，在強風下保護太陽能組件。

17.測試臺設有傳感器支架,可安裝,總輻射,散射輻射,風速,溫度,日晷等傳感器。

18.電源：輸入電壓 220VAC/50Hz 良好接地。

19.運行環境：溫度：-30～60℃；濕度：小于95%RH；室外全天候條件運行。

20.太陽跟蹤控制器：該控制器采用高性能微處理器為主控CPU，大容量數據存儲器，工業控制標準設計，防震結構，大屏幕液晶顯示屏，輕觸薄膜按鍵，適合在惡劣工業環境使用，顯示太陽輻射強度，環境溫濕度，跟蹤角度，真太陽時間，太陽赤緯角，運行方式等方面數據。

21．TZG-2A型全自動太陽跟蹤試驗臺系統管理軟件一套。在windows XP以上環境即可運行，檢測數據自動存儲（存儲時間可以設定），在室內微機上可對現場的跟蹤狀態進行監測，并可設定控制。

22、在測試臺面底邊上裝有通風單元，根據GB/T4271-2007要求臺面風速是必須的。為了保證風的均勻性，采用軸向吹風系統，外形美觀，結構平穩，防震性能好。

四、安裝方法

選擇四周無太陽遮擋空曠場地，建立1米*1米*1米水泥基礎（特殊可根據要求設計）也可放在樓頂，現場具有交流220V電源即可。
