一、概述

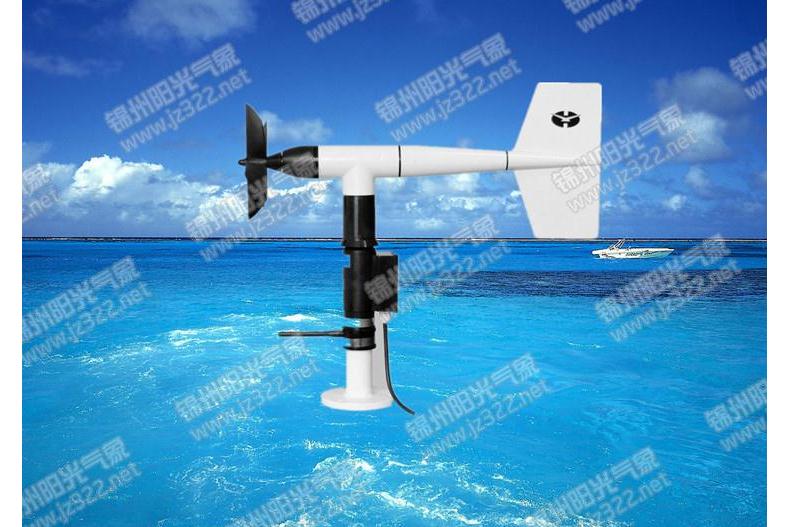

EL8-1型螺旋槳式聯合風向風速傳感器是測量風速和水平風向的儀器，適合氣象臺站、船舶和島嶼等強風區使用。

二、工作原理

風速測量是利用一個低慣性的三葉螺旋槳做為感應元件，槳葉隨風旋轉并帶動風速碼盤進行光電掃描輸出相應的電脈沖信號。

風向測量是由豎直安裝在機身的尾翼測定的，風作用于尾翼，使機身旋轉并帶動風向碼盤旋轉，此碼盤按8位格雷碼編碼進行光電掃描輸出脈沖信號。

本儀器的輸入、輸出端均采用瞬變抑制二極管進行過載保護，外部零件選用耐腐蝕材料制造并有噴漆層保護，密封采用迷宮結構和0形環，保護儀器內部的敏感元件不受惡劣環境的影響。

三、技術指標

1、測量范圍：風速1.5m/s-90m/s；風向0°-360°

2、分 辨 力：風速0.05m/s 風向2.5°

3、靈 敏 度：風速≤1.5m/s；風向≤1m/s （機身尾翼偏轉90°時）

4、允許誤差：風速≤10m/s時 ±0.5m/s 風速＞10m/s時　±（0.05v）m/s 風向±5°

5、輸出信號：風速 頻率0Hz-1536Hz；風向8位格雷碼

6、抗風強度：90m/s

7、工作電壓：DC15V

8、使用環境：溫度0℃- +60℃；溫度0-100%RH

9、最大外形尺寸：530mm×555mm

10、重 量：4.3kg
